はじめに
ABEJA大田黒です。これはABEJAアドベントカレンダー2024の5日目の記事です。去年のアドベントカレンダーではこんな記事を書いていました。ハードウェアもソフトウェアも大好きな開発グループのマネージャーです。 tech-blog.abeja.asia
今回は、部屋の温度と湿度と気圧データを時系列で蓄積し、分析できる仕組みをサクッと自作したので、その話ができればと思います。
作ったもの
Fig ミニPCとセンサー
Fig Grafanaでのデータ可視化画面
ESP32 x BME280 ハードウェア準備
近年、ESP32を搭載した開発ボードが手に入りやすくなりました。中学生のお小遣いでも購入できる金額感になっています。ですが、今回はあえてESP32を搭載した基板を作成してみることにしました。※既製品を使った方がコスト・品質共に良いです。
また、温度、湿度、気圧のセンシングにはBME280を採用しました。このセンサーは、以下の特徴を持つため、非常に扱いやすいです。
- 3つの物理量（温度・湿度・気圧）を1つのデバイスで取得可能
- I2CまたはSPI通信をサポートしており、データのやり取りが簡単
ESP32を用いた回路設計
今回、基板設計にKiCad 8を利用しました。学生時代はEagleを使っていましたが、どちらも使いやすくていい感じですね。始めてKiCadを使いましたが、情報が多くインターネット上にあり、スムーズに使い始めることができました。
回路にはType-Cコネクタ＋USBシリアル変換IC(FT232RL)＋ESP32本体＋リセット回路＋I/Oコネクタが搭載されており、ESP32を動かす為の標準的な回路構成になっています。

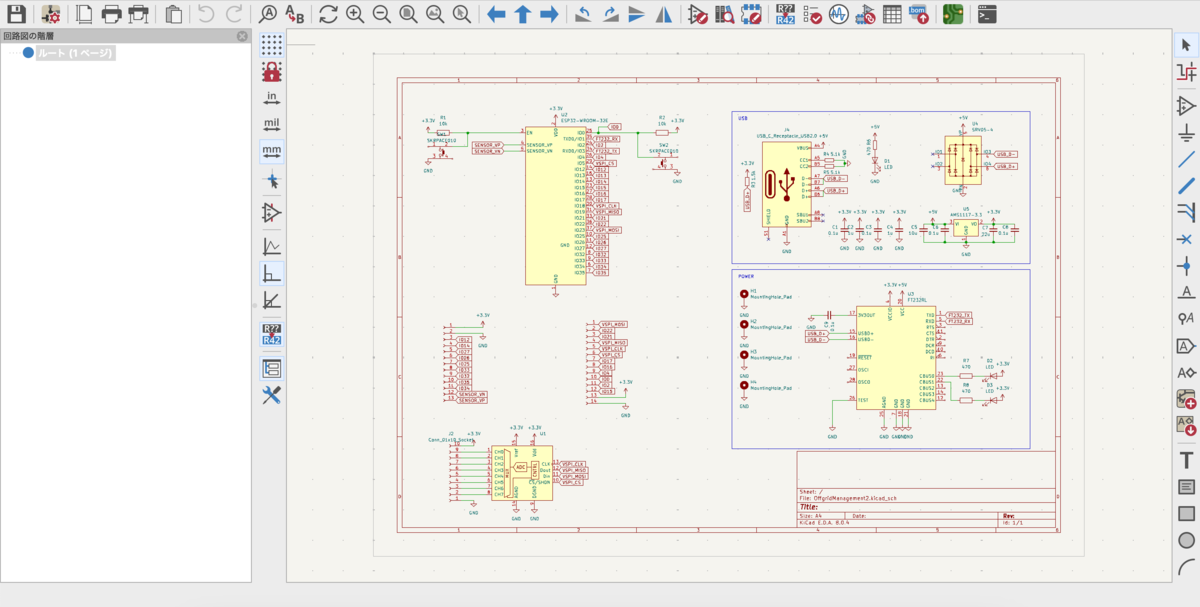

Fig X: 自作回路 (回路図)

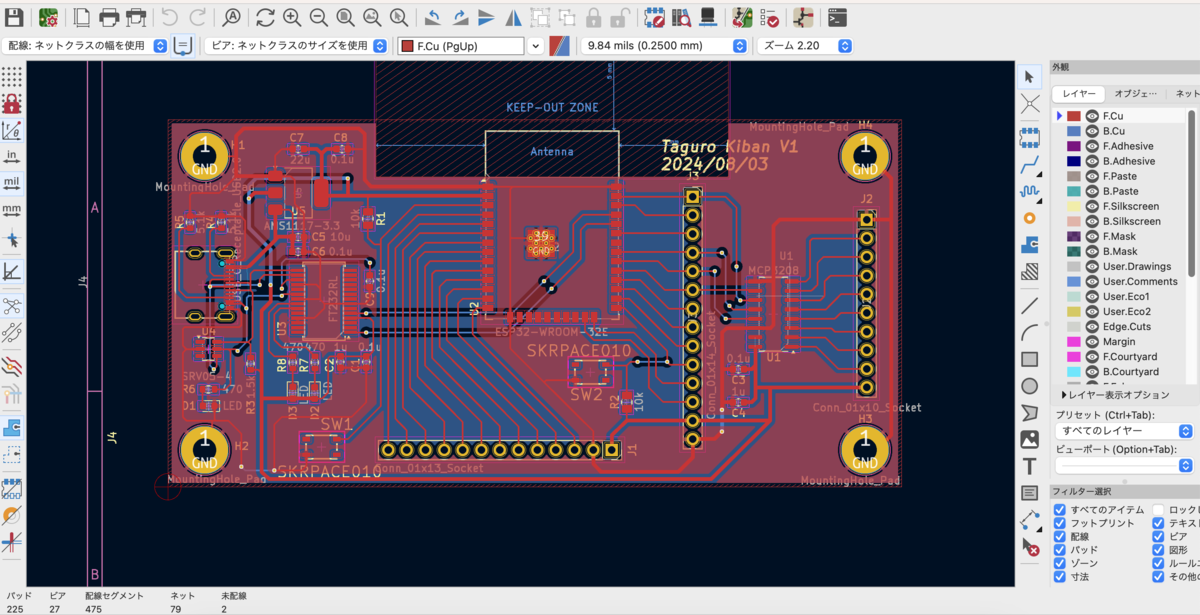

Fig X: 自作回路 (ボード) ※ボードデザインはご愛嬌、ということで....

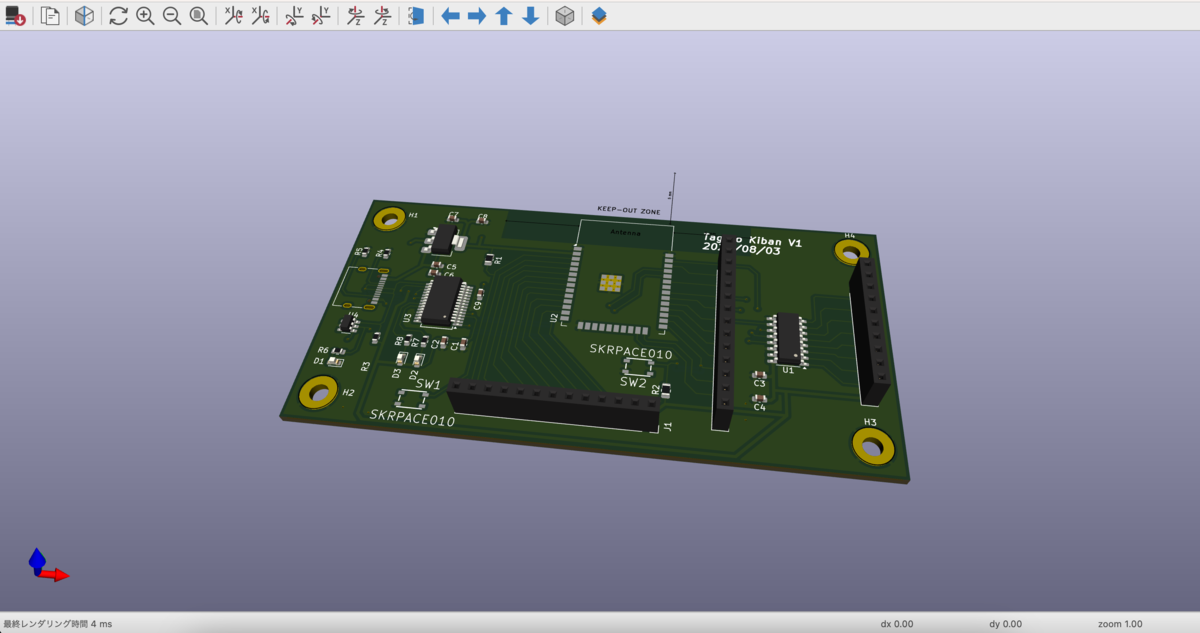

Fig X: 自作回路 (3Dモデル)

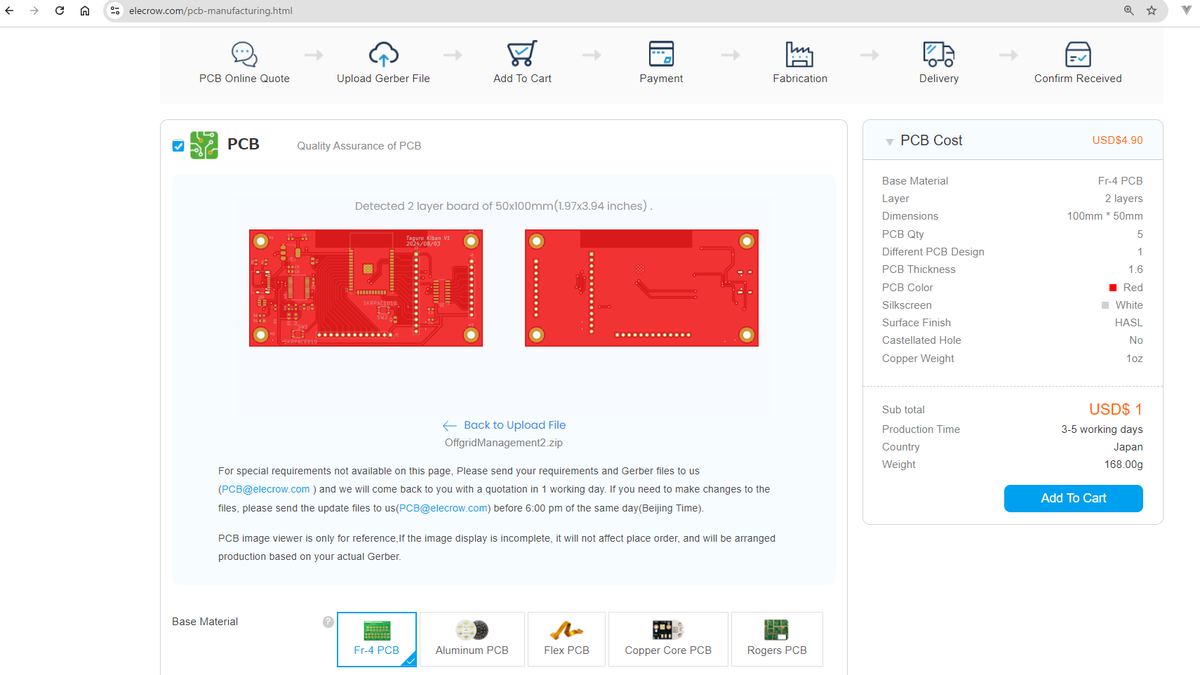

FIg X: Elecrowでの基板発注
部品実装（リフロー）
Elecrowに発注してから大体10日前後で基板が到着しました。クリームはんだとチップ部品を乗せてリフロー。ArduinoIDEを用いて書き込みテストをしました。（一発で動いたので良かった・・・）

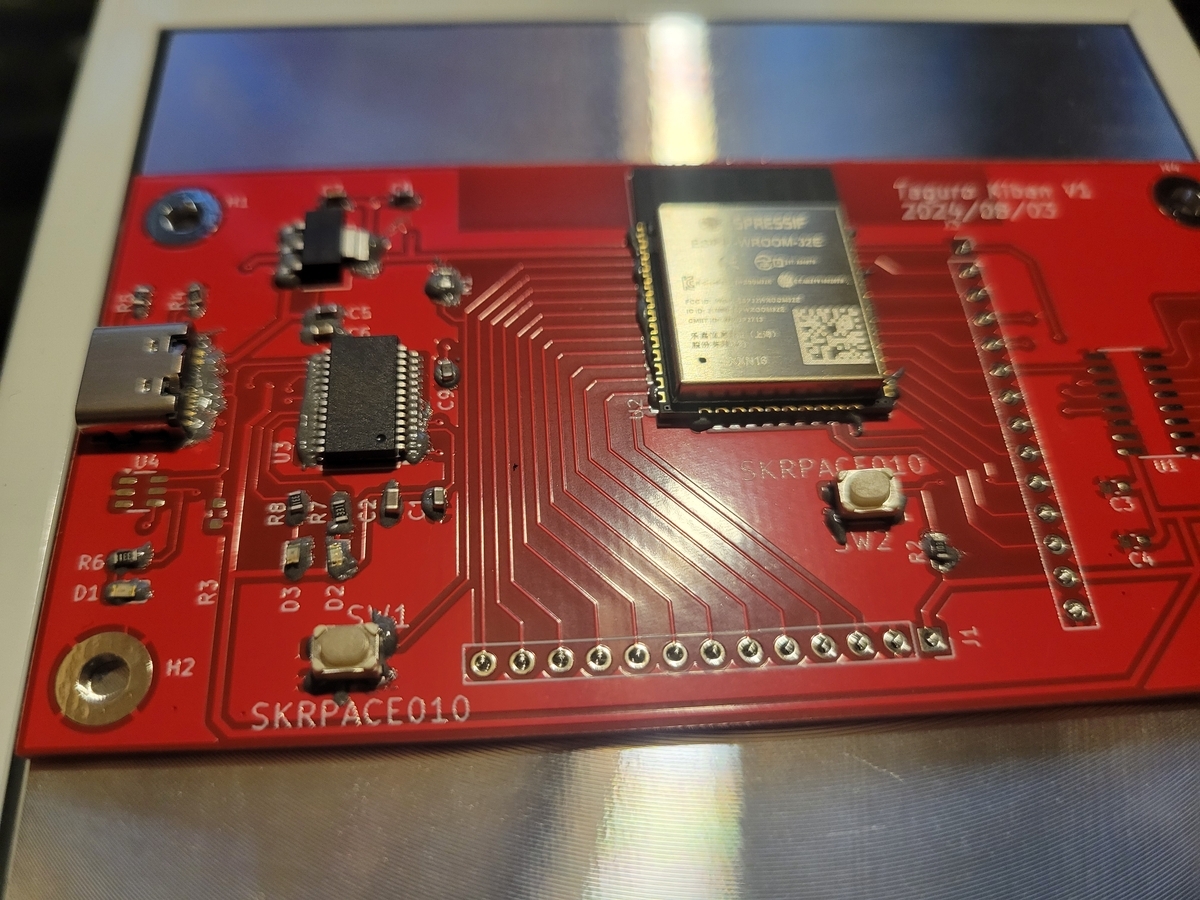

Fig 実際に届いた基板

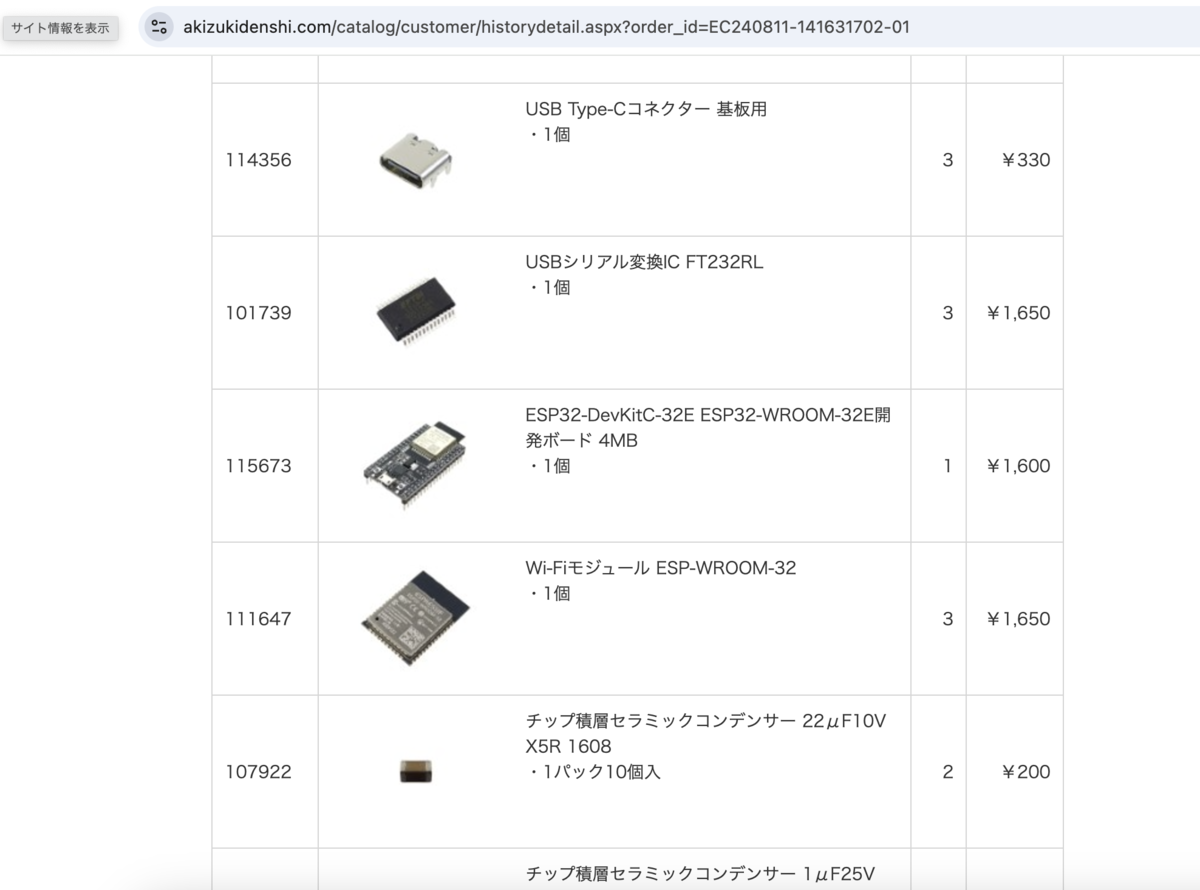

Fig 秋月電子での部品購入

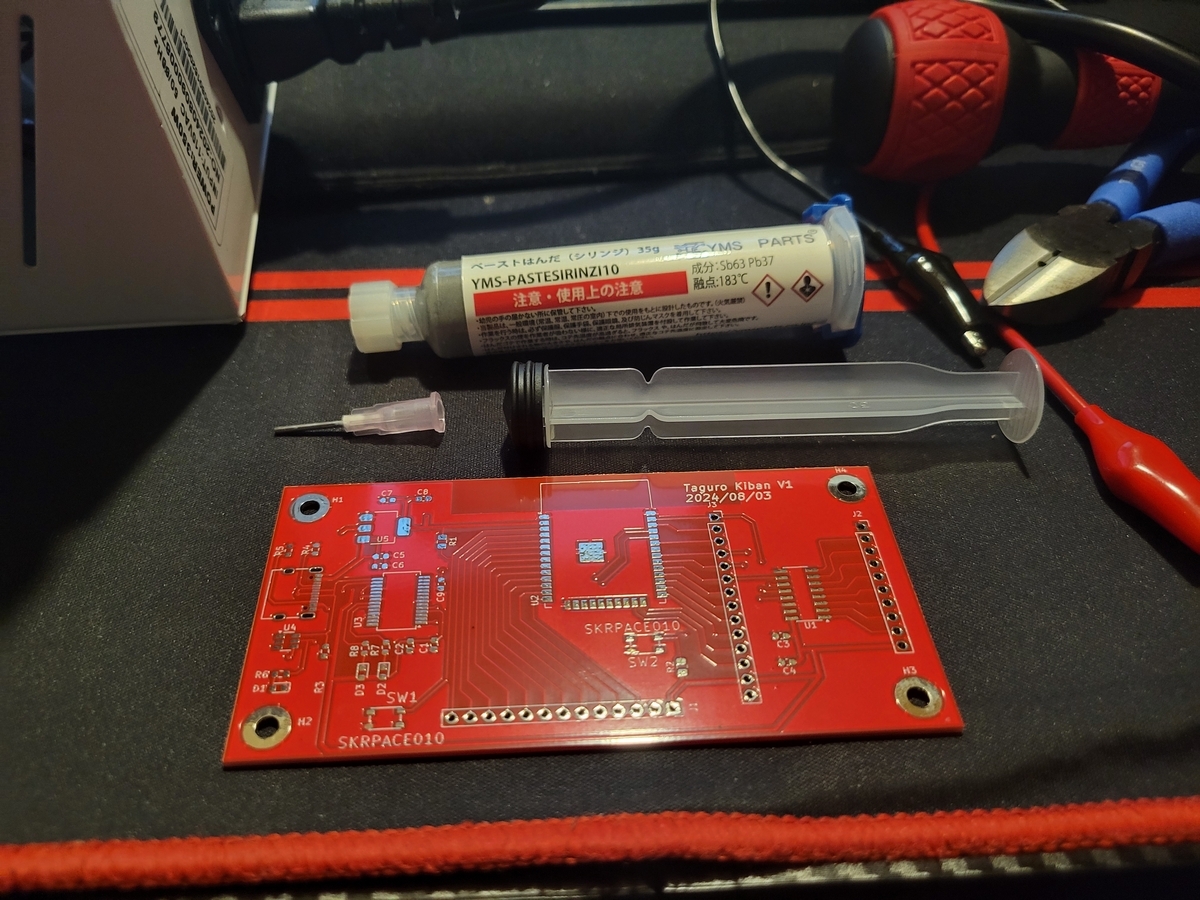

Fig クリームはんだとチップ部品を乗せる

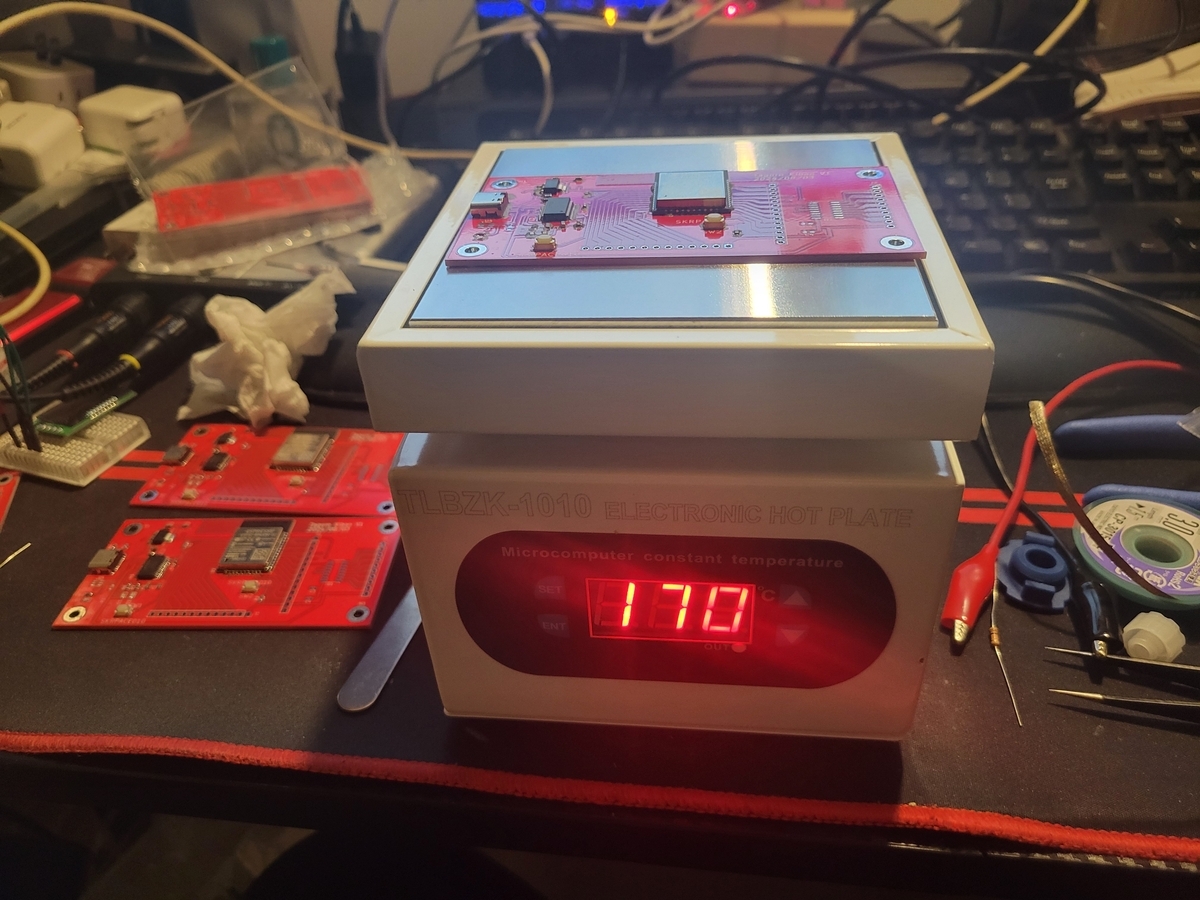

Fig 部品を乗せてリフロー

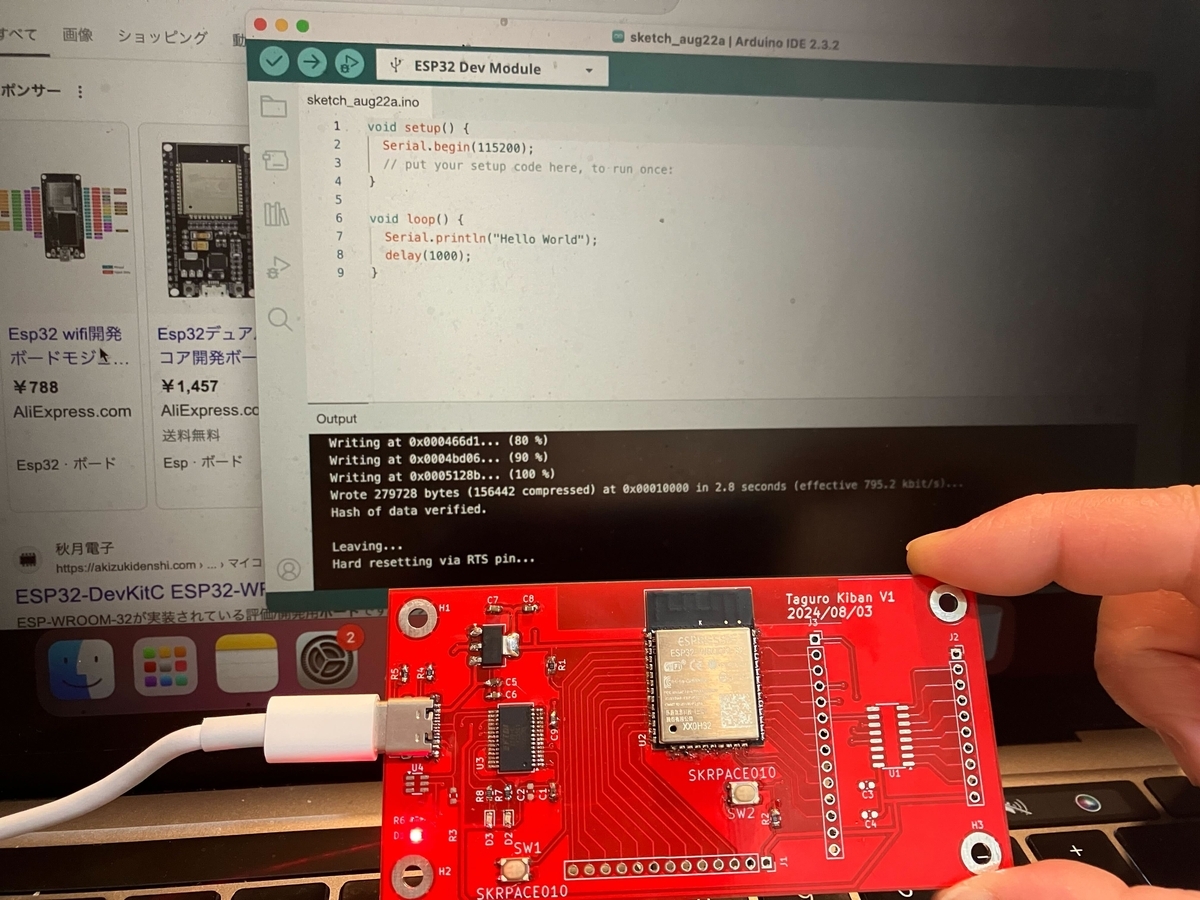

Fig 書き込み＆動作テスト
センサー仮組み

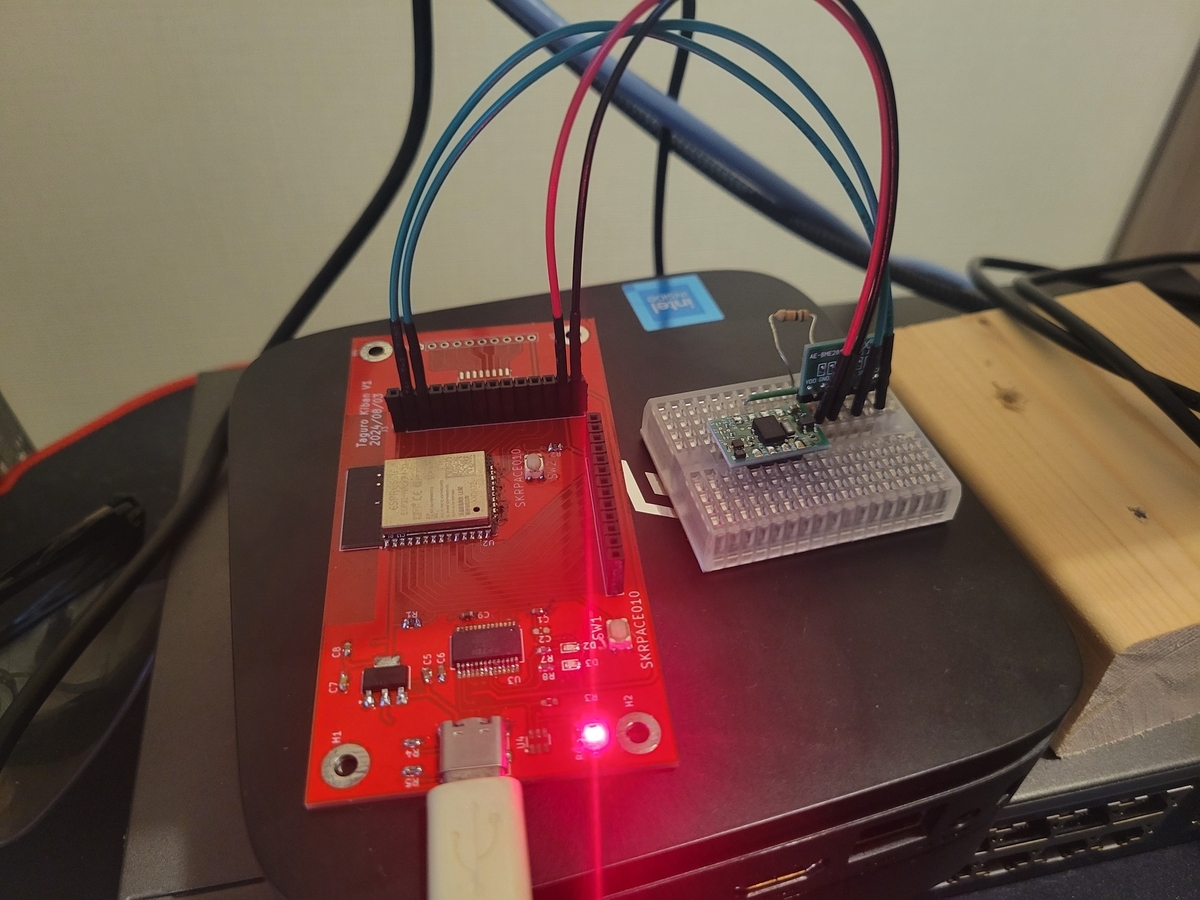

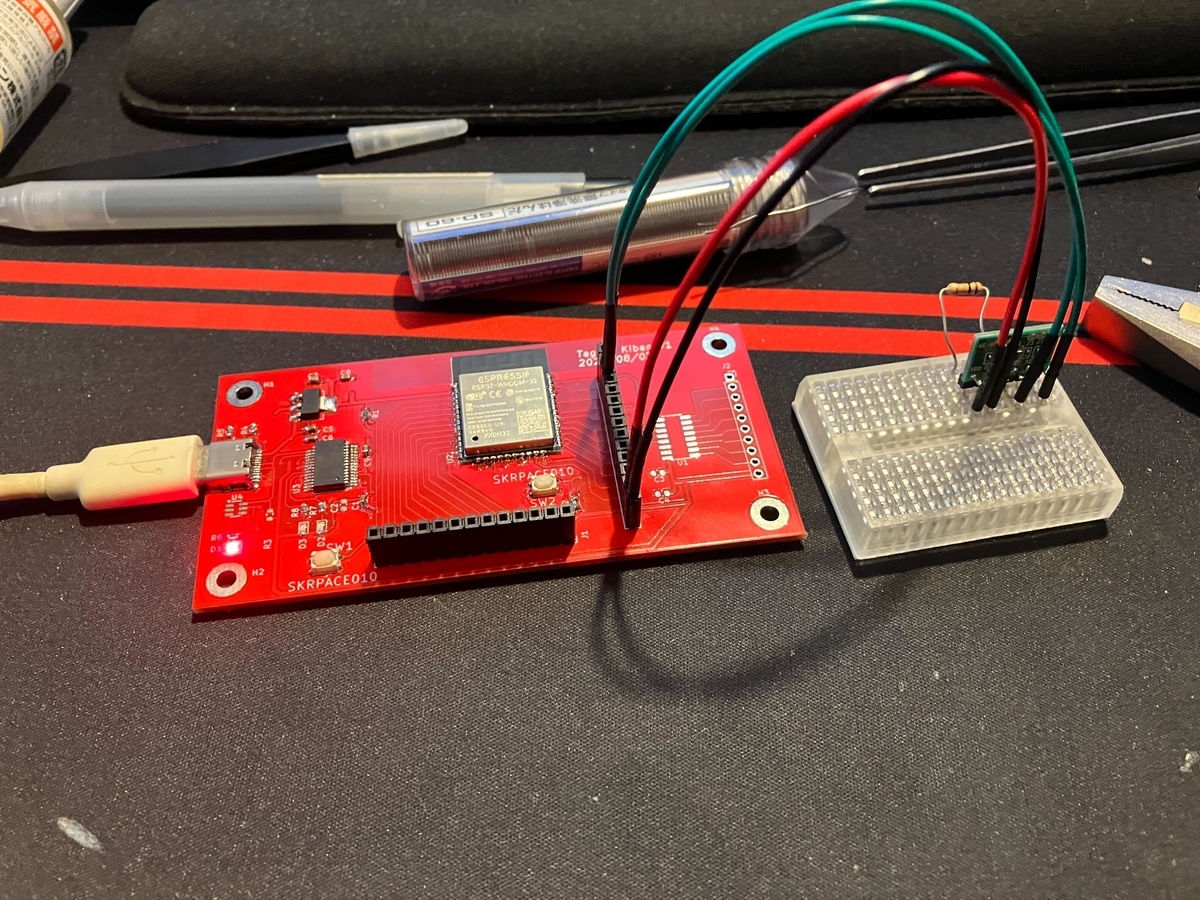

Fig BME280接続
ESP32ソフトウェア準備
昔Arduino IDEを長らく使っていましたが、今回はPlatformIOという環境を使ってVS Code上で開発をしました。今回は、定期的にBME280で測定したデータをシリアル通信経由で送信するプログラムを作りました。Adafruit様のライブラリを使用しています。
platformio.ini
; platformio.ini [env:esp32dev] platform = espressif32 board = esp32dev framework = arduino monitor_speed = 115200 lib_deps = adafruit/Adafruit Unified Sensor@^1.1.14 adafruit/Adafruit BME280 Library@^2.2.4
src/main.cpp
#include <Wire.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h> Adafruit_BME280 bme; float temp; float pressure; float humid; void setup() { Serial.begin(115200); bool status; status = bme.begin(0x76); while (!status) { Serial.println("Failed to open BME280"); delay(1000); } } void loop() { temp=bme.readTemperature(); pressure=bme.readPressure() / 100.0; humid=bme.readHumidity(); Serial.print("TEMP="); Serial.print(temp); Serial.print(";"); Serial.print("PRESSURE="); Serial.print(pressure); Serial.print(";"); Serial.print("HUMIDITY="); Serial.print(humid); Serial.print(";"); Serial.println(); delay(1000); }
データ処理部分
データをPrometheusで格納しGrafanaで表示するにあたって、下記のような仕組みを作りました。
Fig データの流れ
pyserialを用いてESP32からのシリアル通信データを受信。パースして後段のRedisにいれる。Redisをメッセージキユーとして簡易利用
- RabbitMQでも何でもOK
Flaskを用いて、Redisの中身を返却する自作Exporterを作成
- Prometheusが認識できるフォーマットが返却できるならFastAPIでも何でもOK
初期フェーズの試行錯誤では、シリアル通信部分とWebアプリケーションフレームワークを分けていませんでした。ところが、噛み合わせ問題（おそらくGILに起因??）にあたってしまい、うまくデータのやり取りができない事がありました。シリアル通信部分とWebアプリケーションフレームワークを分離した結果、うまくいったので上記のような構成にしました。
受信部 (receive.py)
シリアル通信の受信内容をパース＆メッセージキュー(Redis)に格納するために、下記のようなコードを作りました。
import traceback import redis import serial import time # 動作環境やESP32ボード側に合わせる port = '/dev/ttyUSB0' baudrate = 115200 # パースしてRedisにつっこむ def write(r, s): key, value = s.split('=') if key == 'TEMP': LATEST_TEMP = float(value) r.set('temp', LATEST_TEMP) if key == 'PRESSURE': LATEST_PRESSURE = float(value) r.set('pressure', LATEST_PRESSURE) if key == 'HUMIDITY': LATEST_HUMIDITY = float(value) r.set('humidity', LATEST_HUMIDITY) print(key, value) def main(r): with serial.Serial(port, baudrate, timeout=1) as ser: print(f'Listening on {port} at {baudrate} baud...') while True: if ser.in_waiting <= 0: continue data = ser.readline().decode('utf-8').strip() print(f'Received: [{data}]') for s in data.split(';'): if s == '': continue try: write(r, s) except Exception: traceback.print_exc() time.sleep(0.1) if __name__ == '__main__': r = redis.Redis(host='localhost', port=6379, db=0) main(r)
自作Exporter (exporter.py)
メッセージキューに格納されたデータをPrometheus側に渡す為に、下記のようなメトリクスデータ取得用エンドポイントを作成しました。
- 依存パッケージ
追記：prometheus_clientにstart_http_serverが用意されているので、Flaskいらなかったかもしれない・・・
from flask import Flask, Response from prometheus_client import Gauge, generate_latest import logging import redis r = redis.Redis(host='localhost', port=6379, db=0) logger = logging.getLogger(__name__) app = Flask(__name__) CONTENT_TYPE_LATEST = str('text/plain; version=0.0.4; charset=utf-8') ROOM_TEMP_GAUGE = Gauge( 'current_room_temp', 'Room Temp', ['site_name'] ) ROOM_PRESSURE_GAUGE = Gauge( 'current_room_pressure', 'Room Pressure', ['site_name'] ) ROOM_HUMIDITY_GAUGE = Gauge( 'current_room_humidity', 'Room Humidity', ['site_name'] ) @app.route('/metrics', methods=['GET']) def get_data(): """Returns all data as plaintext.""" label = 'my-house' value = r.get('temp') if value is not None: value = float(value) ROOM_TEMP_GAUGE.labels(label).set(value) value = r.get('pressure') if value is not None: value = float(value) ROOM_PRESSURE_GAUGE.labels(label).set(value) value = r.get('humidity') if value is not None: value = float(value) ROOM_HUMIDITY_GAUGE.labels(label).set(value) return Response(generate_latest(), mimetype=CONTENT_TYPE_LATEST) if __name__ == '__main__': app.run(debug=True, host='0.0.0.0')
Prometheus x Grafana x Redisの立ち上げ
今回、Linux搭載ミニPCを準備し、下記のようなコンテナを動かしています。
prometheus.ymlの準備
global: scrape_interval: 15s scrape_configs: - job_name: 'prometheus' scrape_interval: 5s static_configs: - targets: ['192.168.XXX.XXX:5000']
docker-compose.yamlの準備
services: prometheus: image: prom/prometheus container_name: prometheus restart: unless-stopped ports: - '9090:9090' volumes: - './prometheus.yml:/etc/prometheus/prometheus.yml' - 'prometheus-data:/prometheus' networks: - monitoring command: - '--config.file=/etc/prometheus/prometheus.yml' - '--storage.tsdb.path=/prometheus' - '--storage.tsdb.retention.time=365d' - '--web.console.libraries=/usr/share/prometheus/console_libraries' - '--web.console.templates=/usr/share/prometheus/consoles' grafana: image: grafana/grafana-oss container_name: grafana restart: unless-stopped ports: - '3011:3000' volumes: - 'grafana-data:/var/lib/grafana' networks: - monitoring redis: image: "redis:latest" container_name: redis restart: unless-stopped ports: - "6379:6379" volumes: - "redis-data:/data" networks: - monitoring networks: monitoring: driver: bridge volumes: prometheus-data: {} grafana-data: {} redis-data: {}
コンテナ群の立ち上げ
edge@edge-Default-string:~/prometheus$ docker compose up [+] Running 3/0 ✔ Container prometheus Running 0.0s ✔ Container redis Running 0.0s ✔ Container grafana Running 0.0s Attaching to grafana, prometheus, redis edge@edge-Default-string:~/prometheus$ docker compose ps NAME IMAGE COMMAND SERVICE CREATED STATUS PORTS grafana grafana/grafana-oss "/run.sh" grafana 2 months ago Up 7 weeks 0.0.0.0:3011->3000/tcp, :::3011->3000/tcp prometheus prom/prometheus "/bin/prometheus --c…" prometheus 4 days ago Up 4 days 0.0.0.0:9090->9090/tcp, :::9090->9090/tcp redis redis:latest "docker-entrypoint.s…" redis 2 months ago Up 7 weeks 0.0.0.0:6379->6379/tcp, :::6379->6379/tcp
最後に
今回の記事では、部屋の温度・湿度・気圧をモニタリングする仕組みについて解説しました。夏頃に作成したので、台風一過を見守ったりしてました。あれから数ヶ月立ちますが、まだ元気に動いています。
PrometheusやGrafanaは、サーバー監視の文脈で語られることが多いです。温度などの物理量も一種のメトリクスとみなすと、こういったユースケースで使うのも悪くなさそうですね。「時系列データを蓄積して、サクっと見たい」というシーンにおいては、悪くない選択肢であると感じました。
